PanzerSchlauch für Wasser, Prozesswasser

Panzerschläuche für Bewässerung, Tränkebecken etc.
Grösse 3/8" bis 2"

Wähle aus...    (NW=Innendurchmesser)

NW 3/8"-10mm   /   NW 1/2"-13mm

NW 5/8"-16mm   /   NW 3/4"-19mm

NW 1" - 25mm   /   NW 11/4"-32mm

NW 11/2"-40mm   /   NW 2" - 50mm



Vorteile / Eigenschaften
  • einfache, schnelle Montage
  • Ausgleich von Rohrführungsdifferenzen
  • Körperschall und Vibrationen werden vermindert.

Sortiment / Daten / Werkstoffe

Nennweiten:

Temperaturbereich:

Druckbereich:

Stützgeflecht:

Anschlüsse:

Schlauch:

DN 10 - DN 40

- 20° bis + 90° C

6-10 bar je nach Nennweite

Edelstahl-Draht

Messing teilweise vernickelt, Edelstahl nach Absprache

Gummi  BUNA diffusionsdicht für Heizung, Klimatisierung, Prozesswasser
beständig gegen Frostschutzmittel auf Glykolbasis bis max. 35 %

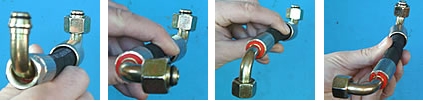

Bestimmung des Verdrehwinkels bei 2 Bogenarmaturen.

Werden an einer Schlauchleitung an beiden Seiten Bogenarmaturen verwendet, so muß der Verdrehwinkel der Armaturen definiert sein. Man bestimmt ihn am einfachsten, indem man die hintere Bogenarmatur senkrecht nach oben hält und den Winkel im Uhrzeigersinn zwischen der vorderen und der hinteren Armatur bestimmt. Endpunkte liegen im Mittelpunkt der Dichtflächen.

                0°                90°                180°             270°

NW 3/8"-10mm   /   NW 1/2"-13mm   /   NW 5/8"-16mm   /   NW 3/4"-19mm
NW  1" - 25mm   /   NW 11/4"-32mm   /   NW 11/2"-40mm   /   NW  2" - 50mm



 Gewinde-Tabelle

Panzerschlauch 3/8",NW10mmEPDM

In den Korb
PZ3/8-DN10







Panzerschlauch 3/8"-10mm, ND 10 bar
Aussendurchmesser: 14.5mm
Biegerradius:    70mm>

länge 30cm, 40cm... nach ihrem Wunsch





Panzerschlauch 1/2", NW13mmEPDM

In den Korb
PZ1/2-DN13
Panzerschlauch 1/2"-13mm, ND 10 bar
Aussendurchmesser:17.5mm
Biegerradius:            80mm

länge 30cm, 40cm... nach ihrem Wunsch


Auch mit Inox Anschlüsse möglich



Panzerschlauch 5/8", NW16mmEPDM

In den Korb
PZ5/8-DN16
pzlaenge









Panzerschlauch 5/8"-16mm, ND 10 bar
Aussendurchmesser: 22mm
Biegerradius:            70mm

länge 30cm, 40cm... nach ihrem Wunsch



Auch mit Inox Anschlüsse möglich





Panzerschlauch 3/4", NW19mmEPDM

In den Korb
PZ3/4-DN19

Panzerschlauch 3/4"-19mm, ND 10 bar
Aussendurchmesser: 27mm
Biegerradius:            80mm

länge 30cm, 40cm... nach ihrem Wunsch

Auch mit Inox Anschlüsse möglich




Panzerschlauch 1", NW 25EPDM

In den Korb
PZ1-DN25
pzlaenge









Panzerschlauch 1"-25mm MxF, ND 10 bar
Aussendurchmesser: 32mm
Biegerradius:          100mm

länge 30cm, 40cm... nach ihrem Wunsch

Auch mit Inox Anschlüsse möglich





Panzerschlauch 11/4", NW32EPDM

In den Korb
PZ11/4-DN30
pzlaenge









Panzerschlauch 11/4"-32mm, ND 10 bar
Aussendurchmesser: 44mm
Biegerradius:          160mm

länge 30cm, 40cm... nach ihrem Wunsch..

Auch mit Inox Anschlüsse möglich

Presshülsen INOX



Panzerschlauch 11/2", NW40EPDM

In den Korb
PZ11/2-DN40
pzlaenge

länge 50cm, 70cm... nach ihrem Wunsch

Panzerschlauch 11/2"-40mm, ND 10 bar und solange Vorrat, 6 bar
Aussendurchmesser: 50mm
Biegerradius:          180mm

Auch mit Inox Anschlüsse möglich

 Presshülsen

Standard ALU
INOX mit Aufpreis

Panzerschlauch 2", NW50EPDM

In den Korb
PZ2-DN50



 länge 50cm, 70cm... nach ihrem Wunsch





Panzerschlauch 2"-50mm, ND 10 bar und solange Vorrat, 6 bar
Aussendurchmesser: 64mm
Biegeradius:            230mm

Auch mit Inox Anschlüsse möglich

 Presshülsen

Standard ALU
INOX mit Aufpreis

Hahnverlängerung

In den Korb
hahnv10

Hahnverlängerung Messing

Zwischenstück - Verlängerung

Anschlussstück für Panzerschlauch



Messing 1/2" x50x100
Messing verchromt 1/2"x20x30x40x50
Messing 3/4"x30x40x50

!
